ИС (сг)-изолирующее соединение сгон ТУ 3799-002-13665422-2017

Изолирующий сгон изготовленный по ТУ 3799-002-13665422-2017 состоит из пары резьб (в/н по требованию заказчика). Резьбы соединены посредством диэлектрического слоя, состоящего из втулки и пластификата. Производятся из арматуры для коммунально-бытового водогазоснабжения ГОСТ 3262-75.

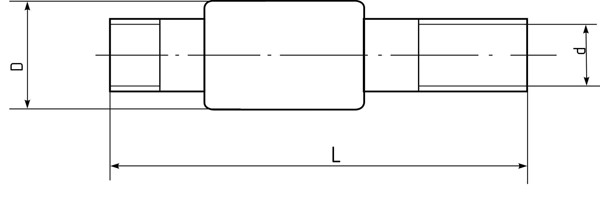

Габаритно-присоединительные размеры изолирующих соединений

Обозначение	Условный проход Dy, мм	Рабочее давление Pу, кгс/см²	Резьба трубная цилиндрическая d, дюйм	L, мм	D, мм	М (усредненная), кг	Цена, руб.
ИС-15	15	16	G ½	110	28	0,16	по запросу
ИС-20	20	16	G 3/4	110	34	0,17	по запросу
ИС-25	25	16	G 1	130	42	0,31	по запросу
ИС-32	32	16	G 1 ¼	130	50	0,49	по запросу
ИС-40	40	16	G 1 ½	150	54	0,51	по запросу
ИС-50	50	16	G 2	150	68	0,8	по запросу
ИС-65	65	16	G 2 ½	170	83	1,13	по запросу
ИС-80	80	16	G 3	180	95	1,62	по запросу

Номинальные технические параметры

Предельная температура: -40... +80 С

Фактическое внутреннее давление: 1,6 МПа

Сопротивление фиксированному постоянному электрическому току при 500 В: не менее 5МОм
