ИСМ (сг)-изолирующее соединение муфтово-малогабаритное. ТУ 3799-002-13665422-2017
Изолирующее соединение муфтово-малогабаритное для установки внутри жилых, отапливаемых помещений на газопровод, перед бытовой газовой техникой, изготовленное по ТУ 3799-002-13665422-2017 исключает прохождение через газовод тока при корпусном занулении электро-счетчика газа электрическим потенциалом.

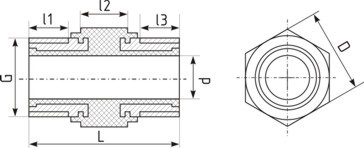

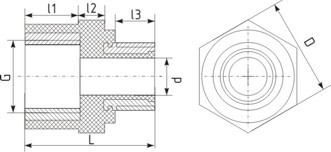

Габаритно-присоединительные размеры изолирующих соединений
Параметры |
ИСМ-15 |
ИСМ-15 |
ИСМ-20 |
ИСМ-20 |
ИСМ-25 |
ИСМ-25 |
---|---|---|---|---|---|---|
Условный проход Dy, мм |
15 | 15 | 20 | 20 | 25 | 25 |
11, мм | 15 | 10 | 14 | 10 | 14 | 10 |
12, мм | 10 | 10 | 10 | 10 | 10 | 10 |
13, мм | 10 | 13 | 14 | 13 | 14 | 13 |
D, мм | 24 | 32 | 32 | 33 | 36 | 42 |
d, мм | 10 | 12 | 16 | 18 | 20 | 22 |
L, мм | 45 | 42 | 45 | 42 | 45 | 43 |
G резьба трубная цилиндрическая класса B |
G 1/2 | G 1/2 | G 3/4 | G 3/4 | G 1 | G 1 |
Цена, руб. | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
Номинальные технические параметры
Предельная температура: -20... +80 С
Фактическое внутреннее давление: 1,6 МПа
Сопротивление фиксированному постоянному электрическому току при 500 В: не менее 5МОм
