ИФС-изолирующее фланцевое соединение ТУ 3799-002-13665422-2017

ИФС трехфланцевое ГОСТ 12820-80, прокладка-ПОН, втулка ПЭ* изготовленное по ТУ 3799-002-13665422-2017 создано для обеспечения о отсекания тока от сегментов магистральных трубопроводов, для неэлектропроводящей среды (природный газ, сжиженные углеводороды).

• - По заказу возможно изготовления ИФС из специальной хладостойкой стали с температурным диапазоном эксплуатации от -70°С
• - По заказу возможно исполнение из прочих материалов

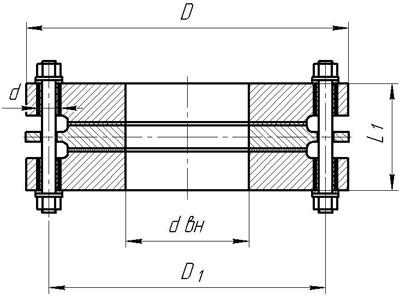

Габаритно-присоединительные размеры

Обозначение	Условный проход Dy, мм	Рабочее давление Py, кгс/см2	db, мм	L1, мм	D, мм	D1, мм	n,шт	d, мм	M, кг
ИФС-20-16	20	16	26	48	105	75	4	16	2,4
ИФС-25-16	25	16	33	48	115	85	4	16	3,4
ИФС-32-16	32	16	39	57	135	100	4	20	5,0
ИФС-40-16	40	16	46	60	145	110	4	20	6
ИФС-50-16	50	16	59	70	160	125	4	20	6,8
ИФС-65-16	65	16	78	76	180	145	4	20	10,2
ИФС-80-16	80	16	91	76	195	160	4	20	9,5
ИФС-100-16	100	16	110	82	215	180	8	20	14,6
ИФС-150-16	150	16	161	87	280	240	8	24	24,0
ИФС-200-16	200	16	222	94	335	295	12	24	42

Номинальные технические параметры

Предельная температура: -20... +80 С

Фактическое внутреннее давление: 1,6 МПа

Сопротивление фиксированному постоянному электрическому току при 500 В не менее 5МОм
