ИФС - изолирующее фланцевое соединение приварное (двухфланцевое с патрубками ГОСТ 12820-80) ТУ 3799-002-13665422-2017

ИФС двухфланцевое с патрубками приварными ГОСТ 12820-80, прокладка-ПОН, втулка ПЭ* изготовленное по ТУ 3799-002-13665422-2017 создано для обеспечения отсекания тока от сегментов магистральных трубопроводов, для неэлектропроводящей среды (природный газ, сжиженные углеводороды).

• - По заказу возможно изготовления ИФС из специальной хладостойкой стали с температурным диапазоном эксплуатации от -70°С
• - По заказу возможно исполнение из прочих материалов

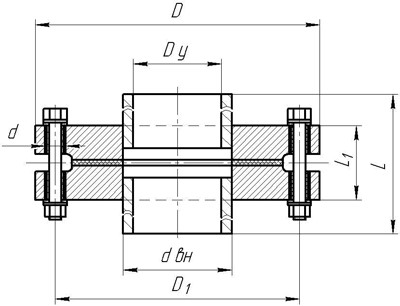

Габаритно-присоединительные размеры

Обозначение	Условный проход Dy, мм	Рабочее давление Py, кгс/см2	db, мм	L1, мм	L, мм	D, мм	D1, мм	n,шт	d, мм	M, кг
ИФС-20-16	20	16	26	36	410	105	75	4	16	2,4
ИФС-25-16	25	16	33	36	410	115	85	4	18	3,6
ИФС-32-16	32	16	39	40	410	135	100	4	20	5
ИФС-40-16	40	16	46	44	410	145	110	4	20	5,9
ИФС-50-16	50	16	59	48	460	160	125	4	20	8,3
ИФС-65-16	65	16	78	52	460	180	145	4	20	10,8
ИФС-80-16	80	16	91	52	470	195	160	4	20	12,4
ИФС-100-16	100	16	110	56	470	215	180	8	20	17
ИФС-150-16	150	16	161	60	480	280	240	8	24	24
ИФС-200-16	200	16	222	64	490	335	295	12	24	32

Номинальные технические параметры

Предельная температура: -20... +80 С

Фактическое внутреннее давление: 1,6 МПа

Сопротивление фиксированному постоянному электрическому току при 500 В не менее 5МОм
